Виды проводов и кабелей

Кабель, провод, шнур — три разных изделия, и ошибка при выборе стоит дорого: перегрев, короткое замыкание, пожар. В этой статье — все основные виды кабелей и проводов, человеческая расшифровка маркировки и готовая логика выбора под конкретный сценарий: от квартиры до прокладки в земле.

Чем кабель отличается от провода

Путаница в названиях — первая точка, где ошибаются даже опытные монтажники.

Кабель — это конструкция из одной или нескольких изолированных жил, объединённых общей защитной оболочкой. Часто внутри есть дополнительные слои: броня, экран, заполнитель. Кабель рассчитан на длительную эксплуатацию в жёстких условиях.

Провод — одна или несколько жил с изоляцией, но без общей защитной оболочки или с лёгкой обмоткой. Провода применяют внутри щитов, в коробах, гофре, там, где нет механической нагрузки.

Шнур — гибкое изделие с тонкими многопроволочными жилами, рассчитанное на многократные изгибы. Типичное сечение — 0,35–1 мм², редко до 4 мм². Это то, что идёт от утюга к розетке.

Практическая разница проста:

• В штробу или по стене — кабель (ВВГ, NYM).
• Внутри щита или в кабельном канале — провод (ПВ3, ПуГВ).
• К бытовому прибору — шнур (ШВВП, ПВС тонкого сечения).

Шнур в штробе — это нарушение ПУЭ и реальный риск возгорания. Запомните это как правило.

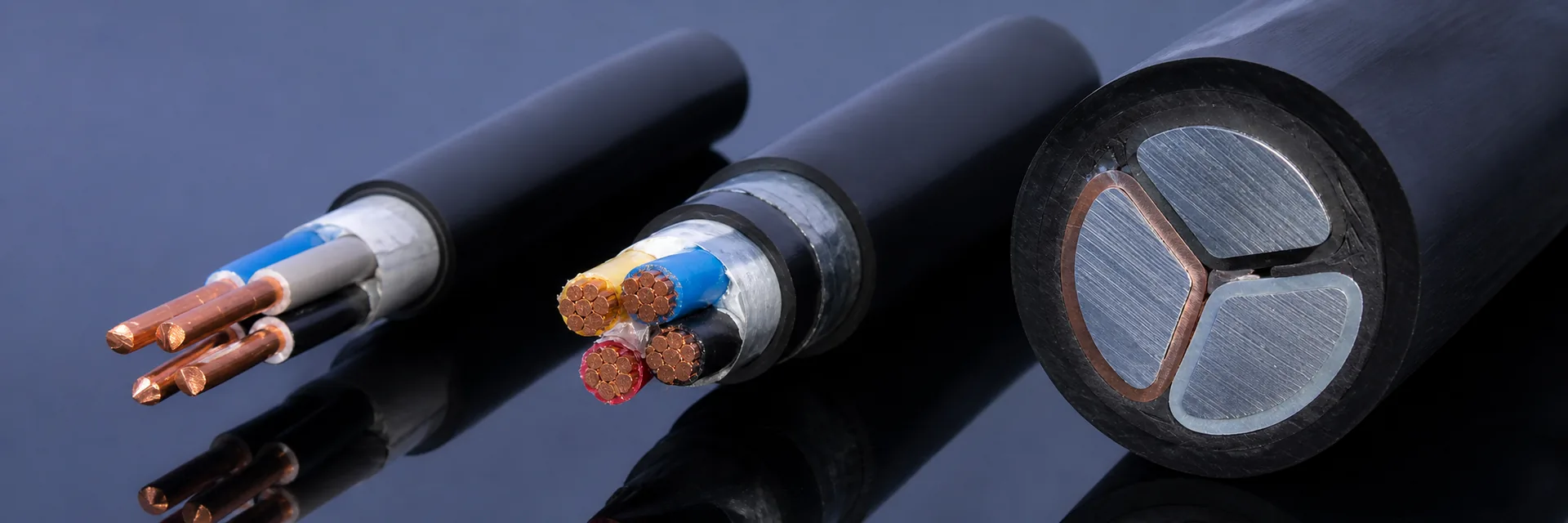

Основные виды кабелей и проводов

Номенклатура огромная, но для практика достаточно знать шесть групп.

ВВГ — рабочая лошадь внутри зданий

ВВГ (Винил-Винил-Голый) — самый массовый силовой кабель для стационарной прокладки. Медные жилы, ПВХ-изоляция, ПВХ-оболочка. Рабочее напряжение — до 1000 В, сечение жилы — от 1,5 до 240 мм², количество жил — 1–5.

Применяют для скрытой и открытой проводки в квартирах, домах, на предприятиях. Главное ограничение: не для улицы без защиты и не для прокладки в земле.

Вариант ВВГнг-LS — кабель с пониженным дымовыделением и замедленным горением. В жилых домах, торговых центрах, офисах — именно он, а не обычный ВВГ.

NYM — европейский аналог с круглым профилем

NYM — немецкий стандарт, который прижился в РФ как более технологичный вариант ВВГ. Напряжение — до 660 В, 2–5 жил, удобный круглый профиль под муфты и кабельные каналы. Рабочая температура — от –30 до +40 °C.

Заполнитель между жилами делает кабель жёстче и удобнее при монтаже. NYM дороже ВВГ, но лучше подходит для аккуратной прокладки по стенам.

КГ — для подвижных соединений

КГ (Кабель Гибкий) — то, что берут для сварочного аппарата, переноски, удлинителя, подключения генератора. Напряжение — до 660 В переменного / 1000 В постоянного, температурный диапазон от –40 до +50 °C. Исполнение КГ-ХЛ расширяет нижнюю границу до –60 °C — для работы на открытом воздухе в северных регионах.

Многопроволочная медная жила выдерживает тысячи изгибов. Использовать вместо него жёсткий ВВГ на подвижную нагрузку — значит за пару месяцев получить переломанные жилы и искрение.

ВБбШв — для прокладки в земле

ВБбШв — бронированный кабель с двумя слоями стальных лент. Для прямой укладки в траншею. Броня защищает от механических повреждений при осадке грунта и случайных земляных работ.

Без брони укладывать силовой кабель в землю — плохая идея, даже если его положить в трубу: труба не защитит от давления грунта при промерзании.

СИП — для воздушных линий

СИП (Самонесущий Изолированный Провод) — для воздушной прокладки между столбами и вводу в здание. Выдерживает механическую нагрузку, устойчив к ультрафиолету. Заменил голый алюминиевый провод А/АС в большинстве современных ВЛ.

Витая пара и коаксиальный кабель — для передачи данных

Витая пара (UTP/FTP) — для Ethernet, видеонаблюдения, телефонии. Разница в экранировании:

• UTP — без экрана, для офиса и квартиры.
• FTP — с фольгированным экраном, там, где есть электромагнитные помехи (рядом с силовыми кабелями, на производстве).

Коаксиальный кабель — для аналогового видеонаблюдения, антенных систем, высокочастотного сигнала.

Виды кабелей по материалу жилы

Два варианта: медная жила и алюминиевая жила. Выбор влияет на цену, безопасность и долговечность.

Практический ориентир по нагрузке — на стандартных сечениях из номенклатуры ГОСТ (1,5 / 2,5 / 4 мм²):

Алюминиевые жилы сечением менее 2,5 мм² по современным нормам в стационарной проводке не применяются.

Для новой проводки в квартире и доме — только медь. Алюминиевые жилы допустимы для ввода от столба (СИП) и в промышленных установках.

Тип жилы бывает:

• Однопроволочная (жёсткая) — для стационарной прокладки. Удобна при монтаже, но не терпит изгибов.
• Многопроволочная (гибкая) — для подвижных соединений, щитовых перемычек, шнуров.

Виды кабелей по назначению

Силовые кабели

Передают электроэнергию. Напряжение — от 0,66 до 330 кВ в зависимости от класса. Для бытового и коммерческого применения — это 0,66–1 кВ: ВВГ, NYM, КГ, ВБбШв.

Контрольные кабели

Используют в цепях управления, сигнализации, автоматики. Сечение жил — небольшое (0,5–6 мм²), но жил много — от 4 до 37. Пример: КВВГ, КВВГнг.

Монтажные провода

Для соединений внутри щитов, панелей управления, электроустановок. Типичные марки: ПуГВ, ПВ3. Яркая расцветка изоляции помогает при монтаже не перепутать фазу, ноль и землю.

Сигнальные и информационные кабели

Для охранных систем, пожарной сигнализации, домофонов — КСВ, КСПВ. Для компьютерных сетей — витая пара. Для видеонаблюдения — коаксиал или витая пара с передатчиком.

Маркировка кабелей

Маркировка — это не просто буквенный код для справочника. Она прямо говорит, где кабель можно применять, а где он создаёт риск.

Как читается маркировка

Разберём на примере ВВГнг-LS 3×2,5:

• В (первая) — изоляция жил из ПВХ.
• В (вторая) — оболочка из ПВХ.
• Г — без брони (голый).
• нг — не распространяет горение (негорючий в пучке).
• LS — Low Smoke, пониженное дымовыделение при горении.
• 3×2,5 — три жилы по 2,5 мм².

Теперь — что это значит на практике, а не в справочнике.

Расшифровка критичных суффиксов

Важно: нг, LS, FR, HF — не синонимы и не взаимозаменяемые слова. Кабель нг-LS при пожаре даёт мало дыма, но не сохраняет работоспособность. Кабель нг-FR работает в огне — но тоже выделяет продукты горения. Нг-HF не выделяет галогены, но это не делает его огнестойким.

Типичная ошибка: заменить нг-FR на нг-LS в системе аварийного освещения, потому что «оба негорючие». Это нарушение требований ПУЭ и СП.

Буквы в начале маркировки

• А в начале (АВВГнг) — алюминиевая жила. Без «А» — медь.
• К в начале — контрольный кабель.
• Ш — оболочка из полиэтилена.
• Б — броня из стальных лент (ВБбШв).
• П — провод или оболочка из полиэтилена (зависит от позиции).
• Г в конце — гибкий или без брони (контекстно).

Как выбрать кабель под сценарий

Квартирная проводка — ВВГнг-LS 3×2,5 на розеточные линии, 3×1,5 на освещение. Только медь. Прокладка в штробе или гофре.

Частный дом, ввод от столба — СИП, затем через вводное устройство переходят на ВВГнг-LS внутри дома.

Линия до хозблока или бани по воздуху — СИП на опорах. Прямой ВВГ по воздуху без несущего троса — запрещено.

Линия до хозблока в земле — ВБбШв в траншее не менее 70 см глубиной. Или ВВГнг в жёсткой трубе ПНД, но это сложнее и дороже при той же надёжности.

Подключение сварочника, компрессора, переноски — КГ нужного сечения. Жёсткий кабель здесь не работает — переломится при первых десяти изгибах.

Интернет и видеонаблюдение — витая пара UTP cat5e/cat6 для сети, FTP если рядом силовые кабели. Коаксиал RG-59/RG-6 для аналогового видео.

Как подготовить кабель к сдаче

Если кабель больше не нужен — в металлолом принимают медные и алюминиевые изделия. Цена зависит от марки, сечения и состояния.

Медный кабель (ВВГ, КГ, NYM) ценится значительно выше алюминиевого. Цена формируется по весу чистого металла — поэтому важно понимать, какой процент составляет сама жила в общем весе кабеля.

Что влияет на приёмную цену:

• Марка и сечение — чем больше меди на погонный метр, тем выше цена. Кабель 240 мм² ценится за килограмм иначе, чем витая пара.
• Наличие изоляции — принимают как в изоляции, так и очищенный. Очищенная жила стоит дороже, но снимать изоляцию самому выгодно не всегда: за работу тратится время, а разница в цене зависит от текущих расценок.
• Состояние — горелый, окисленный кабель принимают по сниженной цене или с дополнительной проверкой.
• Алюминиевые кабели — принимают отдельно, цена ниже, чем за медь. Смешивать медный и алюминиевый лом не стоит: на пункте их разделят, но пересортица снизит итоговую цену.

Перед сдачей стоит уточнить актуальные расценки на конкретную марку: цены на цветной металл меняются еженедельно.
